A ) - Po 3 letech spokojeného užívání 900MHz Alcatelu OT Club měním značku - a přecházím na Siemens M35i, který nedávno po těžkém boji definitivně vyhrál souboj nad původně plánovaným Alcatelem OT 303. Hlavně kvůli HW modemu a možnosti editace dat na SIM přes jednoduchý kabel a PC. V každém případě po několika vlastnostech Alcatelů se mi bude hodně stýskat :-))) .

B ) - 900MHz modely už se něco přes rok neprodávají, a o "db" toho moc nevím

C ) - Nových informací o monitorovacím menu získávám čím dál tím méně

D ) - Odblokování Alcatelů se věnují chytřejší jedinci, jako např. Aleš Filip

E ) - Nestíhám ...

Takže, sumasumárum - tuto podobu stránky můžete považovat za definitivní.

Jo, ještě jedno malé upozornění na závěr :

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

0 ) Úvod, historie, upozornění :

• Aleš Filip , E-mail, URL : V současné době navíc udržuje suverénně nejlepší českou WWW stránku týkající se Alcatelů (duálních i 900MHz) a jejich odblokování, včetně možnosti stažení SW a výpisů FLASH pamětí z různých variant telefonů. Mimo to se obětoval a přepsal český manuál k Alcatelu OT do datové podoby, čímž nejen mě zjednodušil práci. Soubor s manuálem ( zkonvertovaný z DOC na RTF) najdete zde : AOCnavod.rtf  (36kB). Jeho dalším dobrým skutkem je uveřejnění jeho zkušeností s diagnostickým softwarem pro Alcatel ( Retrofit) a zkušeností s vlastním datovým kabelem. Vše potřebné o zmíněném SW a o stavbě komunikačního kabelu najdete na jeho WWW stránkách.
• Borys Pastuszek, E-mail, URL : Polák ( první cizinec v tomto seznamu :-))) ) & člověk který velmi slušným způsobem popsal monitor. menu u Alcatelů, s důrazem na "db" verzi. Pár informací od něj přebírám ( např. doplnění RSSI, rozdělění CH mezi 900 / 1800 MHz a další) Jeho WWW stránku doporučuju k návštěvě !
• "Vznešený Páv", E-mail, URL : Nebýt jeho výzkumů a postřehů , nevěděl bych nic o významu položek BSIC ( aa - identifikace ) , CTRL CHARGE ( ff - teplota baterie ) a v případě C1 bych tápal v půlce vědění.
• "Flax" , E-mail, URL : Skryté menu v menu servisním
• "Zorbidlo", E-mail, URL : Existence typových řad HE1 a HD1
• Radek Král, E-mail, URL : Existence a význam 3. obrazovky v CTRL CHARGE a odlišná signalizace vybití u firmware V2.50

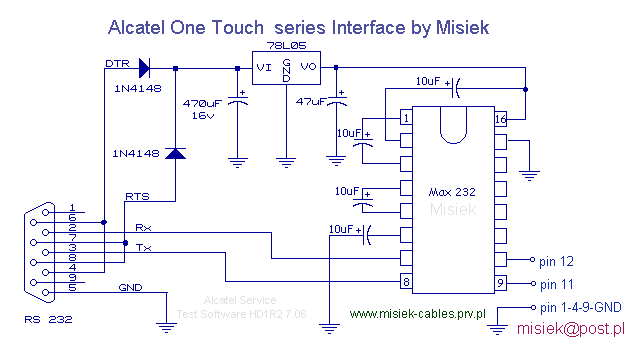

• "Raven" , E-mail, URL : Díky jeho perfektnímu schématu ( AlcOTbat.tiff ) zapojení různých typů baterií pro Alcatel OTC jsem konečně na nejlepší cestě plnohodnotně používat standartní NiMh články místo "levných" standartních baterií

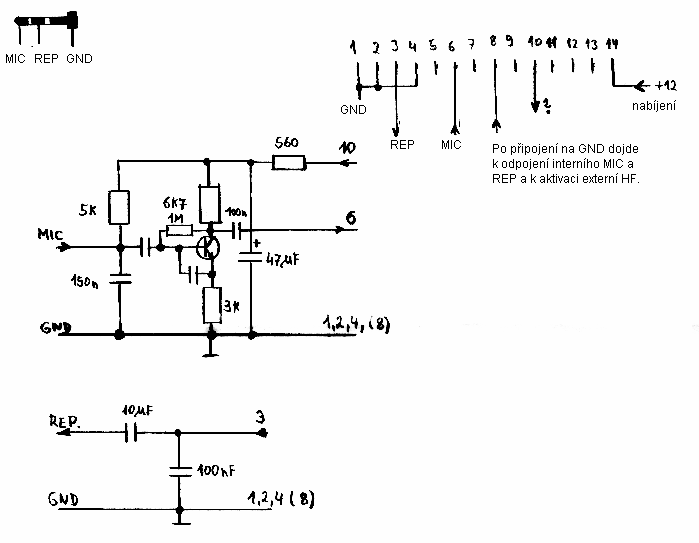

• Miloš Šula , E-mail, URL : Autor dlouho očekávaného schématu zapojení lehké HF sady, který byl té dobroty a uvedené zapojení mi poslal. Schématko je možno stáhnout ( či otevřít) zde : alcHF.gif (12kB)
• "Vader" , E-mail, URL : Tajemný muž, který poskytl kód na worldofcellularsecrets.com
• "Miner" , E-mail, URL : Díky tomuto člověku se mi opět trochu poodkryly taje monitorovacího menu, konkrétně RSSI. Zde si můžete prohlédnout jeho stručný popis monitorovacího menu Alcatel OT Pocket.
• "Markon", E-mail, URL : Člověk, který mi konečně dodal pod nos algorytmus na převod teploty z ff na stupně Celsia a další informace ohledně dualbandů.

Historie O.T. řady :

------- 900 MHz ( "single band") řada -------

• Na českém trhu se ( model Alcatel OneTouch EASY ) objevil jako součást GO sady firmy Eurotel cca. v říjnu 1997 a z této doby také pochází jeho česká recenze na MobilServeru..
• Radiomobil uvedl tento telefon na zdejší trh jako dotovaný typ a dále jako součást TWIST sady koncem dubna 1998 (model Alcatel OneTouchClub). Od května 1998 byl tento model dotován Radiomobilem i pro standartní tarify.
• Další varianta - Alcatel OneTouch Club + byl kdysi k vidění pouze na Slovensku, dotovaný slovenským Eurotelem, později se objevil i u Eurotelu českého a nakonec byl zařazen Paegasem do jedné z TWIST sad. Na rozdíl od typu Club má pozměněný design, podporuje vibrační baterii, a EFR kodek ( alias SuperSound). Vyskytuje se pouze jako varianta HE1 ( s oranž. podsvícením).
• Alcatel OneTouch EASY HF , je zřejmě shodný s typem EASY, ale s hlasitou HandsFree sadou (tj. velmi hlasité sluchátko + citlivý mikrofon). Dále je u tohoto typu možnost použití vibrační baterie. V ČR nebyl nikdy prodáván .
• Mezi další modely je možno zařadit Alcatel OneTouch MAX, - de facto EASY s jiným designem .

• Alcatel OneTouch (EASY / MAX / CLUB / GUM ) db : je nejnovějším modelem OneTouch řady od Alcatelu , je duální 900/1800 a má hlasitou HandsFree, zatím se objevil u všech českých operátorů .
• Předposledním výkřikem je model Alcatel OneTouch View db, který má na rozdíl od předchozích větší, 5 řádkový displej ( z něhož ale standardně bohužel využívá jen 2 řádky / 12 znacích ). Údajně je možné ho vylepšit výměnou firmware na následující verzi ... @ .
• Nejnovější varianta - Alcatel OneTouch View db (@) se od předchozí liší plnohodotným využitím displeje ( 5 řádků / 14 zn.) a hlavně integrovaným prohlížečem WAP stránek. V současnosti ho dodává Eurotel .

• Na INVEXu 2000 představil Alcatel ( a operátoři) i novou řadu telefonů Alcatel OneTouch 300 ( 301 302 303 - je to to samé ) . Jedná se o duální LowEnd telefony , jež ovšem oplývají mnoha sympatickými inovacemi a funkcemi, jako je např.: grafický displej 5x15 znaků, WAP browser, prediktivní psaní SMS "Zi" ( něco jako T9) , hlasitoá HandsFree, vibrační vyzvánění, 3funkční joistick, kalkulačka, tvorba vlastního vyzvánění, atd, atd. Zatím se objevil u všech 3 českých operátorů v různých vzhledových mutacích, jež se od sebe funkčně neliší. Oskar je prodává neblokované !
• Další skupinou z řady "Rapid range " jsou telefony Alcatel OneTouch 500. Od výše uvedených "třístovek" se liší navíc ještě větším displejem 8x15 znaků, 5 funkčním joystickem, hlasovým záznamníkem, vnitřní pamětí na čísla, diářem a spoustou dalších.

!!! Bez ohledu na typ ( Easy, Club, Club+, Max, - mimo VIEW) se 900MHz telefony Alcatel OneTouch vyskytují ve dvou verzích . Na začátku roku 1999 se k nám začaly dovážet vsechny zmíněné typy s tím rozdílem, ze nyní jde o nový typ HE1 ( předtím se jednalo o HD1) Všechny HE1 údajně umí EFR , SIM Toolkit a je možno v nich používat vibrační baterii. Novou řadu HE1 od staré HD1 spolehlivě rozeznáte podle oranžového podsvícení displeje a kláves (HD1 má podsvícení zelené) , dále podle samolepky pod krytem telefonu, na které je mimo čárového kódu uveden typ telefonu , HE1 a EFR. Nová verze HE1 má navíc na rozdíl od předchozí cca. dvojnásobnou výdrž na bateriích. Pokud hodláte v bazaru kupovat telefon Alcatel OneTouch, vřele doporučuji verzi HE1.

!!!!! Duální řada ( Alcatel ... db ) má značení verzí a firmware naprosto odlišné !!!!!

!!! Koncem roku 1999 byla celá řada 900MHz (single band) telefonů Alcatel OneTouch ... doprodána a stažena z nabídek českých GSM operátorů. V současné době je možno sehnat již jen a pouze nové duální modely telefonů Alcatel OneTouch ... db, podporující jak 900MHz, tak i 1800MHz GSM sítě a nová řada Alcatel OT 300.

Hlavní přednosti jsou :

• Výborná schopnost navázat a udržet spojení ve ztížených podmínkách ( obvykle mylně ztotožňována s pojmem citlivost na signál) , často se srovnává s legendárním Siemensem S4 a Sagemy, jisté je že nad rozšířenou Nokií 6110/5110/3210, nejen podle mých zkušeností SPOLEHLIVĚ VEDE .
• Velmi slušný vysílací výkon ( údajně cca 1,85W), je jedním z hlavních faktorů schopnosti navázat spojení.
• Slušné hospodaření s bateriemi ( s monočlánky StandBy cca 150 hod , s NiMh1200mAh cca 120 hod. a s LiOn cca.65 hod.) U řady HE1 vynásobte uvedené údaje u jednotlivých typů baterií ( ! neplatí u monočlánků ! ) dvěma.
• Možnost napájení ze 3ks alkalických monočlánků AA / AAA vložených do krytu NiMH(1200 / 650 mAh) baterie.
• Hodinky, datumovka, budík - který funguje i při vypnutém telefonu !
• tzv. Diskrétní vyzvánění - 5x "pípne" před vlastním zvoněním
• Tzv.: "Vyhnívací funkce", - tj.možnost vypnutí zvonění bez současného odmítnutí příchozího hovoru ( 1x krátce "NO"). Telefon pak "zvoní neslyšitelně" a nežádoucí příchozí hovor pak spadne do schránky sám ... .
• Paměť na 30 hovorů ( 30 = přijaté + zmeškané + uskutečněné ) , které spojuje s časem / datem
• Možnost ovládání funkcí telefonu " menu kódy " ( menu + číselný kód ) - jako u Motorol.
• Přístup do telefonního seznamu delším stiskem jedné z bočních šipek - usnadňující ovládání telefonu s krytem.

Nevýhody, aneb co mě štve :

• Záznamy na SIM kartě mohou mít pouze 12 písmen, víc tam nedostanete ani Ň. ( Způsobeno telefonem, nikoliv SIM)
• Zvuková signalizace trvání hovoru je nedořešená, nejmenší nastavitelný interval je 1 minuta a telefon slabě pípne právě v okamžiku propadnutí dalšího impulzu.
• Při vyjmutí baterie některé telefony a) ztrácí paměť hovorů ( s vyjímkou posledních 3 ) a veškeré časové údaje s hovory spojené. Dále se b) zastaví měření času ( hodinky) a po vložení baterie je nutno čas / datum znovu nastavovat. A do třetice všeho dobrého c) telefon ztrácí nastavení zvukové signalizace času při hovoru, které přenastaví na 4 minuty ( ???).
• Není možnost psaní malých písmen, ani v telefonním seznamu na SIM, ani v SMS. Velká umí dobře :-)
• Telefon sice má monitorovací menu, ale jak se zdá, neumožňuje zjištění CellID buňek a některých dalších parametrů sítě.Což je docela škoda. :-))
• Velmi obskurní konektor, náchylný na poškození. Jak vidno, výrobce se poučil - typ Alcatel OT ... db již má konektor jiný. Konektor u nové řady Alcatel OT 300 je na 99% zřejmě totožný s "db" řadou.
• Při vyjmutí baterie a jejím opětovném vložení se překvapivě zvýší hodnota ukazatele zbývající kapacity baterie ( %%% v CTRL CHARGE). Což ovšem neznamená reálné zvýšení kapacity baterie ! U starších přístrojů ( např HD1 firmware V203) navíc nelze zbývající kapacitu baterie v % pozorovat.

BugList, neboli přehled některých opakovaně hlášených poruch :

Jedná se o seznam těžších vad telefonu , o kterých jsem se dozvěděl od jejich majitelů. Pokud se u Vás vyskytnou podobné problémy, doporučuji návštěvu servisu.

• Samovypínání - telefon se občas ( např. po hovoru) samočinně resetuje , tj. vypne a v zápětí zase zapne, přičemž nežádá zadání PIN. Celý reset se nijak neprojeví v ARRETS.
• Po vyjmutí a vrácení baterie telefon v CTRL CHARGE ukazuje vyšší % hodnotu zbývající kapacity. Což ovšem zdaleka neznamená, že se kapacita baterie opravdu zvýšila, jedná se jen omírný zmatek v měření ! Tento jev je typický i pro db .
• Při připojování nabíjecího konektoru opatrně - v několika případech již došlo k přepólování a k poškození nabíjecího obvodu, který údajně není chráněn diodou.
• U 900MHz verze se dá poměrně snadno urazit plastová koncovka na teleskopické anténě. Ovšem, telefon je pak kratší, nezachytává se anténkou za oblečení nebo v ledvině a "na funkci" to taky nemá vliv :-)) .

Firmware a IMEI : Firmware je de facto software (program) nahraný do přístroje u výrobce / v servisu, který obstarává chod telefonu. Obvykle platí, že čím novější verze, tím lépe. Verzi Vašeho FW u AlcateluOT nadno zjistíte společně s IMEI telefonu zadáním následujícího kódu : *#06#

Výměnu firmware provádí např. Febra s.r.o. jakožto autorizované servisní středisko Radiomobilu a Eurotelu. Firmware mi byl zdarma vyměněn v rámci záruční opravy a tento postup běžně používají. O podrobných podmínkách se doporučuji informovat přímo u nich. Dalším autorizovaným servisem firmy Alcatel je i firma EBM. Co se týče Brna, sídlí na adrese Hybešova 47.

Zatím jsem se osobně či z doslechu "potkal" s těmito verzemi.

• V 1.50 - S tímto firmwarem se ke mě telefon v květnu 1998 dostal, po půl roce začal odmítat alkalické články a šel do servisu.
• V 2.03 - Předělané menu ( sekce "nastavení" přesunuta z 9 na 1), podpora některých starších SIM TOOLKIT karet , možnost odběru všech CB kanálů, změna v potvrzování doručení u SMS, možnost editace úvodního pozdravu, budík implicitně nastaven na další den, automatické rolování pohlížení doručených SMSek ( považuju za blbost)
• V 2.50 - Pouze z doslechu, ale v CTRL CHARGE je 3. obrazovka se stavem baterie v % a nabíjecím proudem.Jinak je to zřejmě nejnižší verze firmware dodávaná k nové řadě HE1.
• V 3.?? - Údajně nejnovější verze , zřejmě použitelná jen pro HE1, jednoznačně podporující SIM TOOLKIT. V kombinaci se SIM TOOLKITem má jednu nectnost - neumožnuje přímou volbu předprogramovaných čísel dlouhým stiskem klávesy 1 - 9, místo čísla volí jednotlivé položky PaegasInfa ( což považuju za absolutní blbost)

• MasterCode pro 900MHz : V případě, že zadáte, aktivujete a následně zapomenete "MENU" kód, nebo "KÓD PŘÍSTROJE" ("Prod. code") , existuje jako poslední možnost univerzální kód ( tzv. : "Master code") pro odblokování výše uvedených funkcí : 25228353. Pozor, tento návod prosím používejte pouze u vlastního telefonu !!!
• MasterCode pro "db": To samé platí i pro "db" řadu , jen kód je jiný : 25228352. Díky Ravenovi. (Neověřeno).

Do servisního menu vstoupíte zadáním 000000* v klidovém stavu telefonu. Objeví se skryté menu s položkami TRACES, ARRETS, VIDER ARRET, CTRL CHARGE a DAMIER. Mezi těmito položkami můžete popojíždět bočními šipkami.

U duální řady "db" je monitorovací menu stejné, jako u 900MHz HE1 modelů, liší se snad pouze některými názvy položek.Do servisního menu vstoupíte úplně stejně ( zadáním 000000* v klidovém stavu telefonu). Položky menu vypadají takto : TRACES , SWOFF CODES, EMPTY SWOFF , CHARGE CTRL a CHECKER .

- RESEAU ( NETWORK ) - Zobrazí parametry aktivní buňky.  xxxx rr aa bc dd yyyy XH:

xxxx - číslo kanálu buňky

rr - úroveň síly signálu ( = viz. RXLEV )

aa - identifikace aktivní buňky ( = viz. BSIC ) .

b ? - při delším odlogování od sítě (výpadek signálu ) nabývá hodnoty 1, během StandBy provozu = 2, při hovoru = 3, při změně buňky = 4.

c ? - v režimu StandBy je hodnota = 0, během změny buňky , či při výpadku signálu je hodnota = 3.

( dvojice bc je zobrazena i pokud telefon nemá žádný signál , např. na signálu Paegasu je hodnota 20, při hovoru 30, telefon bez signálu 23 ) .

dd ? - pravděpodobně souvisí se stavem signálu. Pokud je dostupný dobrý signál ( hodnota RxLEV > 10 ) je hodnota dd obvykle 15 . Při zhoršování kvality signálu toto číslo klesá .

yyyy - "LAC" = Místní kód oblasti , hexadecimální ! ( Pozor, Paegas se v prosinci 2000 pustil do totálního překopávání LAC u jednotlivých oblastí, přičemž LAC kódů přibývá = oblasti se zmenšují. Řekl bych, že to souvisí se zavedením služby PG locator.)

X - pokud hovoříte , či přijímáte / odesíláte SMS a současně sledujete RESEAU, je zobrazeno X .

H ??? - možná znamená aktivní hopping, nebo handover při hovoru, objevuje se velmi zřídka a současně s X .

! Kombinace LAC ( yyyy - kód oblasti ) + číslo kanálu ( xxxx ) + BSIC ( aa - identifikace buňky ) je jedinečná a dostatečně determinuje každou buňku v GSM síti. Stejného účelu lze ovšem dosáhnout zjištěním CellID buňky .

Možnost sledovat Cell_ID aktivní buňky mají až majitelé nových Alcatelů OT 300 (301 302 303)

Příslušnost kanálů CH ( xxxx ) k typu sítě

frekvence sítě	kanál CH (xxxx)
GSM 900 MHz	0001 - 0124
GSM 1800 MHz	0512 - 0885

- RSSI - ( možná RecievedSignalStrengthIndicator), podobný význam jako RXLEV . Zobrazí číslo kanálu a parametr okolních buněk BTS. Výsledný seznam je vícestránkový (3), listovat lze šipkama. Na první pozici je bez ohledu na listování vždy aktivní buňka, na níž jste přihlášeni ( = nejsilnější signál )  xxxx hh xxxx hh :

xxxx - číslo kanálu (1-128) ,

hh - HEX. číslo, velmi rychle se měnící a nepochybně související se sílou signálu

Pěkný postřeh od Minera ... ( RXLEV + RSSI ) / 2 = přibližně 110 , kde je RSSI je převedeno do DEC . Což se blíží max. hodnotě signálu. Z čehož vyvozuji nepřímou úměrnost a) RXLEV a RSSI a b) větší rozsah + citlivost indikátoru RSSI.

- RXLEV  - Zobrazí číslo kanálu a sílu signálu okolních buněk (BTS). Výsledný seznam je vícestránkový (3), listovat lze šipkama. Na první pozici je bez ohledu na listování vždy aktivní buňka, na níž jste přihlášeni ( = nejsilnější signál ).      xxxx rr xxxx rr :

xxxx - číslo kanálu (1-128)

rr - síla signálu. Maximální dosažitelná hodnota rr je tuším 63 ( zkoušeno 2m od "rozžhavené" BTS ) .

- BSIC - Zobrazuje číslo kanálu a dvojcifernou identifikaci okolních buněk ( BTS) , nikoliv však buňky aktivní ( její BSIC je možno zjistit v RESEAU ). xxxx aa xxxx aa :

xxxx - číslo kanálu (1-128)

aa - Dvojciferná identifikace buňek vyjadřující BCC a NCC . Hodnota aa se pohybuje v rozmezí 0 - 63. Pokud hodnotu BSIC (aa) převedeme do dvojkové (binární) soustavy , tak dostaneme šestišíslí, pochopitelně složené z jedniček a nul. Pokud tuto šestici rozdělíme na 2 trojčíslí, a každou trojici zvlášť převedeme na zpět do desítkové soustavy , tak výsledek z první trojice vyjadřuje "BCC" buňky , a převod z druhé trojice hodnotu "NCC" buňky.

- C1     - Zobrazuje sílu signálu upravenou o minimální přípustnou hodnotu postačující k přihlášení na buňku. xxxx qq xxxx qq :

xxxx - číslo kanálu (1-128)

qq -  je rozdíl mezi hodnotou RXLEV a minimální sílou signálu definovanou providerem , při které je možné přihlášení do GSM sítě. Je tím pádem vždy nižší než rr u RXLEV !! . Pokud je hodnota záporná ( viděl jsem -4) , telefon se přehlásí na jinou buňku ( BTS) Na první pozici je bez ohledu na listování vždy aktivní buňka, na níž jste přihlášeni .

- C2 Nejspíše ty samé údaje jako C1, kompaktněji zobrazené ??.

48: ???? - rád bych věděl, co to bylo - už jsem to viděl 2x a děsí mě to :-) ?

46: standartní vypnutí dlouhým stiskem OK

45: vypnutí s připojenou nabíječkou ( pro zobrazení tohoto kódu musí být telefon zapnut až po odpojení nabíječky, jinak se tváří, jako by nebyl vůbec vypnut)

44: Naprogramované vypnutí časovačem

43: Automatické vypnutí díky končící kapacitě baterie

40: a) Nepovedené zapnutí telefonu, způsobené příliš krátkým stiskem OK ( a jeho předčasným uvolněním po běžném "lupnutí" ve sluchátku telefonu), b) vypínáním budíku u vypnutého telefonu.

10:Dosud nejasný význam, jedna z verzí : - náhlé vypnutí z důvodu vyjmutí baterie ( zkoušel jsem to 1x - u mě to nefunguje, radši bych to víckrát nezkoušel ). Další, velmi nadějnou verzí je vypnutí z důvodu vyčerpání baterie během hovoru. Vyberte si :-))).

09: Údajně se objeví po zadání správného kódu SIM-LOCK - neověřeno.

03: ??? Ještě jsem se s ním nesetkal, leč jiní lidé ano. Jednalo se 1x o náhlé automatické vypnutí po dokončeném hovoru a 1x o samovolné vypnutí následované automatickým zapnutím telefonu.

00: ??? Zatím netuším, ale zobrazení tohoto kódu neznamená vypnutí telefonu. Souvislost s ochlazením se nepotvrdila, mezi další možné příčiny dle ostatních majitelů Alcatelu OT patří : vlhkost / neznámý komunikační problém / jiný problém

AA - status kód ( viz. níže)

xxx - ???

yyyy - doba od změny status kódu ( u RE, CH ve dvouminutách)

zzz - ???

V.VV - napětí baterie,

---- ---- při "CH" zobrazí občas 2 rozdílná napětí

ff - souvisí s teplotou baterie, číslo v hexadecimálním tvaru, u RE měřena každou druhou minutu . Dosud pozorovaný rozsah od 52 (výlet na běžách v -7st.C , telefon v batohu) až po 9D ( na opasku v přetopeném kupé) Převod na stupně Celsiovy je údajně následující - číslo z ff převedeme na dekadický tvar a vynásobíme 0,2 ( nebo vydělíme pěti) a máme výsledek. Takže z např. 7C dostaneme 124 a po vydělení 24,8 st. C.

nn- ???

bbbb - typ baterie

iiii - ??

Poslední 3.stránka existuje pouze u firmware V2,50 a výše a u "db" :

%%% - procenta zbývající kapacity baterie,

pppp - nabíjecí proud

S ukazatelem %%% zbývající kapacity baterie souvisí i stav indikátoru nabití zobrazovaném na displeji Alcatelů "db".

Displej	%%%
[lll] 3 čárky	61 - 100 %
[ ll] 2 čárky	41 - 60 %
[  l] 1 čárka	21-40 %
[   ] 0 čárek	0 - 20 %

Status kódy (AA) :

PR - Zobrazen cca 40 s. po připojení na nabíječku, poté přejde na AT

AT - při připojení nabíječky, občas se střídá s IN - po stisku jakékoliv klávesy

IN - " interrupt " ? - telefon na nabíječce , při přerušení nabíjení manipulací s telefonem ( po stisku kláves).

CH - " charge " ? - vlastní nabíjení baterie

EN - " end " ? - nabíjení dokončeno, baterie plná ( po cca 3 hodinách). Provoz telefonu ze sítě (na nabíječce, nebo CL).

RE - " regular " ? - běžný provoz na baterii

DE - " decharge" ? - vybíjení ( z doslechu u NiMH, u LiOn pochopitelne nefunguje )

DG - že by diagnostika ? Tento kód jsem zatím viděl pouze třikrát - vždy těsně po hovoru z telefonu na nabíječce . Ukončil jsem hovor - a místo přeblikávání indikátoru baterie typického pro nabíjení (černá-bílá) začal blikat pouze jeho obrys, při vstupu do serv.menu se zobrazil kód DG a jinak samé nuly. Po vypnutí telefon nenabíjel ( čistý displej), po odpojení / zapojení nabíječky a zapnutí fungoval ( dobíjel ) normálně. Není důvod k panice !

Typy baterií (bbbb) : ( Neplatí pro db, bude to sice podobné, ale jinak ! )

LIT2 - LiOn 800 mAh ( dodávána v květnu a červnu 1998 k sadám TWIST )

NIX1 - NiMh 650 mAh - kryt umožňuje vložení 3ks AAA alkal. článků ("mikrotužkové baterie" )

NIX2 - NiMh 1200mAh - kryt umožňuje vložení 3ks AA alkal. článků ( "tužkové baterie" )

PILE - alkalické články tužkové AA / mikrotužkové AAA , 3 x 1,5V

GSM telefony řady OneTouch jsou vybaveny 14pinovým jednořadým konektorem. Přesné zapojení konektoru zatím bohužel neznám, jediné, co je zatím jasné je napájení a díky Milošovi Šulovi i zapojení kontaktů pro lehké HF. Na následujícím nákresu " II " označují jednotlivé kontakty, " 0 " znamená ukotvení konektoru k telefonu. Nákres odpovídá pohledu na kontakty telefonu, položeného klávesnicí vzhůru.

Význam :

pin č. 1 : GND ( Ground ) , jinak napájení 12V stejnosměrné, ( záporný pól ) ( - )

pin č. 2 : AGND ( Analog Ground) ???

pin č. 3 : I-BUS ( OUT ) reproduktor, využíván lehkou HF sadou,

pin č. 4 : AGND ( Analog Ground) ???

pin č. 5 : - dle MISIEKa : MIC ( IN ) mikrofon, / - dle Miloše : ???

pin č. 6 : - dle MISIEKa : ??? , / - dle Miloše : MIC , mikrofon, využíván lehkou HF sadou

pin č. 7 : ???

pin č. 8 : Využíván HF sadou, po propojení s 1,2,4 aktivace HF & deaktivace vnitřního mic./rep.

pin č. 9 : ???

pin č. 10 : - Dle MISIEKa : V-out , / dle Miloše : ?, zřejmě napájení HF sady

pin č. 11 : RX, Data received

pin č. 12 : TX , Data output

pin č. 13 : ???

pin č. 14 : Napájení 12V =, kladný pól ( + )

Konektor je popsán na těchto stránkách : www.gsmhacking.com A to včetně schématu komunikačního kabelu pro PC ( i pro duální "db" ) Schéma pro 900MHz verzi je možno stáhnout zde ( alc_cabl.gif, 8kB).

Význam :

pin č. 1 : kladný pól ( + ) , spojeno s pinem č.2

pin č. 2 : kladný pól ( + ) , spojeno s pinem č.1

pin č. 3 : nezapojeno

pin č. 4: termistor ( -t, cca 100 kOhm při 20 stupních C ) , spojeno s pinem č.5

pin č. 5 : záporný pól ( - ) , spojen přes termistor s pinem č.4

Význam :

pin č. 1 : kladný pól ( + ) , spojeno s pinem č.2

pin č. 2 : kladný pól ( + ) , spojeno s pinem č.1

pin č. 3 : záporný pól ( - ) , zřejmě spojeno s pinem č.5

pin č. 4: termistor ( -t, cca 100 kOhm při 20 stupních C ) , spojeno s pinem č.5

pin č. 5 : záporný pól ( - ) , spojen přes termistor s pinem č.4

pin č. 1 : kladný pól ( + ) , spojeno s pinem č.2

pin č. 2 : kladný pól ( + ) , spojeno s pinem č.1

pin č. 3 : termistor ( -t, cca 100 kOhm při 20 stupních C ) , spojeno s pinem č.5

pin č. 4: záporný pól ( - ) , nejspíše spojen s pinem č.5

pin č. 5 : záporný pól ( - ) , spojen přes termistor s pinem č.3

Význam :

pin č. 1 : Napájení , kladný pól ( + )

pin č. 2 : nezapojeno

pin č. 3 : nezapojeno

pin č. 4: nezapojeno

pin č. 5 : Napájení, záporný pól ( - )

• Konektory nejen k Alcatelu dodává firma HADEX. Pro 900MHz Alcatel mají dva typy a) kompletní 14pinový za cca.110 Kč a b) napájecí 2 pinový , za mnohem méně peněz :-). Takže pokud přemýšlíte o zbastlení vlastního komunikačního kabelu, nebo nabíječky, jste na dobré cestě.
• U lehkých HF nefunguje bohužel automatický příjem hovoru nastavitelný v menu. Toto již bylo jest potvrzeno dalšími 4 lidmi a "postižených" stále přibývá.
• Pokud jste v monitorovacím menu a stisknete dlouze klávesu "menu", objeví se 10 pozic pro vložení kódu. Lze tak způsobit okamžitý, nebo odložený restart firmware, při kterém se telefon vypne a automaticky opět zapne ( bez záznamu v ARRETS a žádosti o PIN) Pokud by jste někdo zjistil, k čemu to je a jaký kód to chce, mailněte. Tuším, že položka MENU2 u jiných typů Alcatelů ( View, Pocket, dualbandy) je s tímto skrytým menu totožná.
• SIM LOCK je 8 místný kód v HEX soustavě, bohužel všechny dosud získané algoritmy na výpočet z IMEI nefungují.
• Konečně klesly ceny lehkých HF sad ( "bondovek" ), nejen u firmy Space se dá pořídit kolem 390 Kč. Konektor těchto sad je dobré při koupi vyzkoušet - některé exempláře mají problém udržet se v telefonu ( nedrží háčky), některé se podezřele viklají celé ( starší exempláře od CPA) . Ohromnou výhodou konektorů dodávaných s lehkými HF sadami je možnost nabíjení / napájení telefonu univerzální nabíječkou, konektor HF sady mimo 2,5mm stereojacka pro připojení sluchátka a mikrofonu totiž obsahuje i zdířku pro napájecí konektor 3,5mm ( koax, nikoliv klasický jack). Telefon je nabíjen usměrněným napětím 12V, max. naměřený proudový odběr byl v režimu "CH" cca 250mA, s univerzálním stabilizovaným zdroj HAMA ( 1,5 - 12V / 300mA) za cca 300Kč . Další nadšenci měřili s dodanou nabíječkou, nejvyšší hodnoty byly kolem 600mA. Důležité je nastavení polarity a to kladný pól (+) na střední ( vnitřní ) kontakt napájecího konektoru nabíječky. Pozor - důrazně doporučuji zkontrolovat napětí, proud a polaritu před připojením k telefonu !
• Dle vyjádření servisního střediska Alcatelu se novější řada 900MHz HE1 liší od starší HD1 kompletně inovovanými vnitřními moduly. Navíc prý není kompatibilní ani firmware, jehož vývoj pro HD1 byl již zastaven. Díky čemuž prý HD1 nikdy nebude umožňovat využití SIM TOOLKITu ani EFR. Škoda. ( Až na to, že SIM TOOLKIT na HD1 s firmware V2.03 kdysi a to opakovaně fungoval ... )

RELEVANTNÍ ODKAZY

a) ALCATEL

• Aleš Filip : Suverénně nejlepší WWW stránky o Alcatelech v ČR, zabývající se odblokováním a prací s kabely. Mimo jiné obsahují kvantum stažitelného softwaru sloužícího ke komunikaci s telefony a k odblokování a dále spoustu výpisů z FLASH pamětí, které Vám můžou pomoci v případě problémů.
• Aleš Klusák - O.T. 300 : Další velmi slušná česká WWW stránka , tentokrát věnovaná Alcatelům O.T. 300. Pokud Vám tato stránka snad připadne povědomá :) , nedivte se - značná část informací byla převzata odsud a dále upravena a doplněna Alešem tak, aby vyhovovala realitě nové řady Alcatelů. Pokud autor zamýšlí tyto informace nadále aktualizovat, pak se jedná se o WWW stránku-pokračovatele tohoto dílka, za což mu patří můj dík.
• WWW.ALCATEL.COM : Firma Alcatel , výrobce nejen zmiňovanéch telefonů.
• WWW.ALCATEL.CZ : Stránky Alcatelu v češtině , včetně českého manuálu v *.PDF.
• Gsm telefony Alcatel ( Alcatel ) : Hlavní stránka veškerých GSM telefonů Alcatel ( OneTouch ??? ) s volbou informací o jednotlivých typech v roletovém menu.
• Borys Pastuszek ( PL ) : Výborný popis monitorovacího menu Alcatelů "db", v polštině.
• Alcatel OTClub ( Alcatel ) : Popis telefonu přímo od výrobce, možnost stažení manuálu ( angličtina, francouzština, němčina) ve formátu *.PDF ( Adobe Acrobat reader = text + grafika)
• GSM telefony Alcatel ( Mobileworld ) : Výběr informací a parametrů GSM telefonů Alcatel.
• Uživatelský manuál na Alcatel OTC/E 900MHz: ( čeština, RTF 36 kB) Z originálního manuálu přepsal Aleš Filip.

ALCATEL - diskuzní fóra & konference

b) Zdroje informací nejen o GSM

c) GSM provideři v ČR

d) SMS brány

e) Přehled GSM vysílačů, tzv BTSek
